Modrzyk SZKP
- wersja podstawowa
(DB 5626)
(1/1)
Pracownia: Archeton, autor projektu: Ryszard Czapla
| pow. użytkowa | 71,40m2 |
|---|---|
| kubatura | 521,30m3 |
| kąt dachu | 33° |
| pow. zabudowy | 95,70m2 |
| wys. pomieszczeń | b/d |
| wymiary budynku | 12,00m x 8,70m |
| pow. dachu | 169,60m2 |
| wys. budynku | b/d |

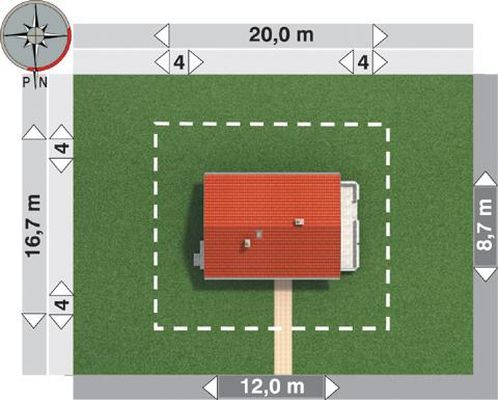

| min. wym. działki | 16,80m x 20,10m |

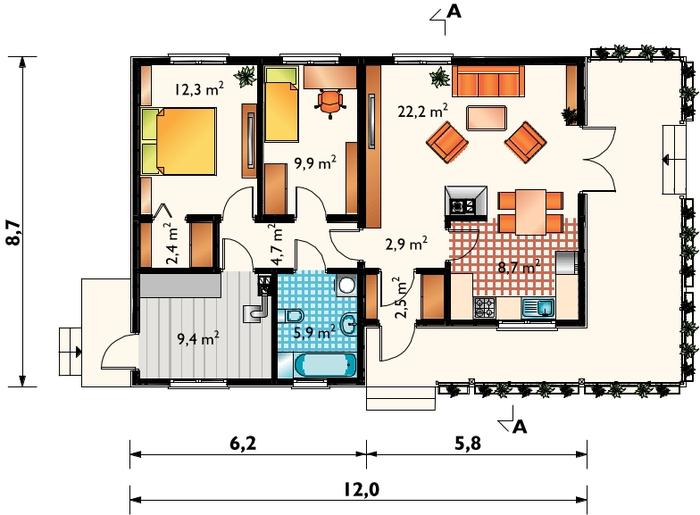

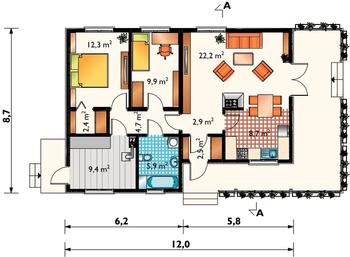

Parter: 80,70 m2(80,70 m2)
| Lp. | Opis | Powierzchnia |
|---|---|---|
| pokój dzienny | 22,20 m2 | |
| pokój | 12,30 m2 | |
| pokój | 9,90 m2 | |
| kotłownia | 9,40 m2 | |
| kuchnia | 8,70 m2 | |
| łazienka | 5,90 m2 | |
| korytarz | 4,50 m2 | |
| hol | 2,90 m2 | |
| sień | 2,50 m2 | |
| garderoba | 2,40 m2 |

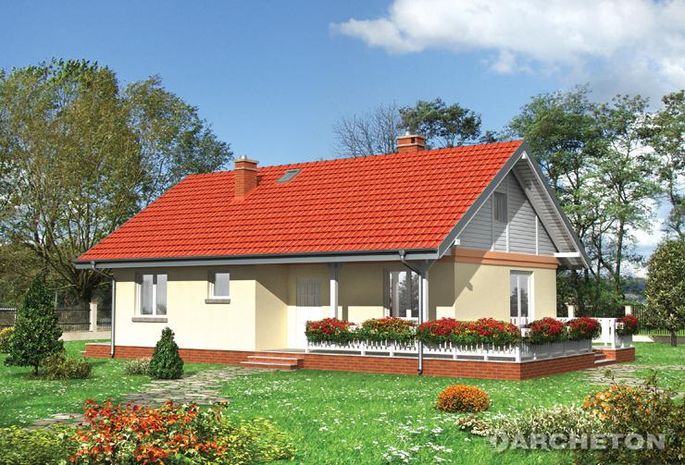

Dom parterowy, z nieużytkowym poddaszem, niepodpiwniczonyBardzo prosty, parterowy budynek. Przez wiatrołap wchodzimy do holu z którego dostajemy się do otwartej części: pokoju dziennego z kominkiem i do kuchni z jadalnią. Z holu i dalej przez korytarz mamy dostępną część nocną: łazienkę, kotłownię z pomieszczeniem gospodarczym oraz dwie sypialnie, w tym jedna z garderobą. Pomieszczenie kotłowni pełni rolę również pomieszczenia gospodarczego i posiada drzwi wyjściowe bezpośrednio na zewnątrz. Prosta, energooszczędna bryła budynku zbudowana na rzucie prostokąta nakryta dachem symetrycznym, dwuspadowym o kącie nachylenia połaci 33°. Urozmaiceniem jest podcień wejściowy i duży taras.Wersja technologiczna: szkielet drewniany prefabryk.Sciany zewnętrzne: szkieletowe drewniane z wypełnieniem wełną mineralną + styropian na zewnątrzSciany wewnętrzne: szkieletowe drewnianeStrop: drewnianyKonstrukcja dachu: drewniana, krokwiowaRodzaj schodow: Pokrycie dachu: dachówka cementowaElewacje: Typ ogrzewania:
