G270 szkielet drewniany
- wersja podstawowa
(DB 23042)
(1/1)
Pracownia: ProArte, autor projektu: ProArte
| pow. użytkowa | 86,45m2 |
|---|---|
| kubatura | 402,10m3 |
| kąt dachu | 3° |
| pow. zabudowy | 98,00m2 |
| wys. pomieszczeń | b/d |
| wymiary budynku | 14,00m x 7,00m |
| pow. dachu | b/d |
| wys. budynku | b/d |
| min. wym. działki | 21,00m x 14,00m |

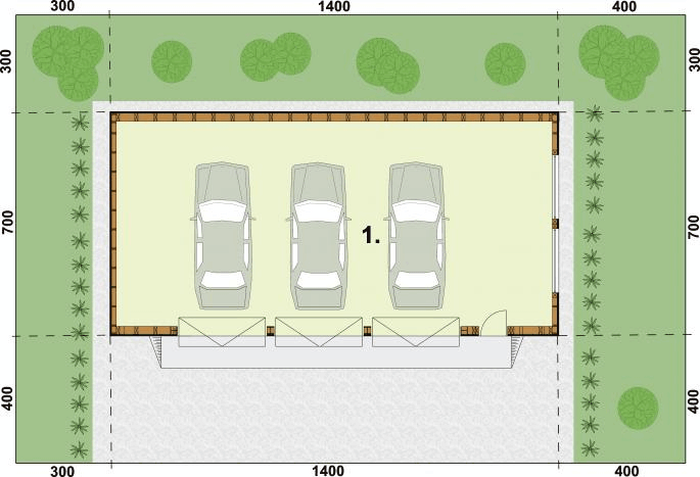

Przyziemie: 86,45 m2(86,45 m2)
| Lp. | Opis | Powierzchnia |
|---|---|---|
| 1. | Garaż | 86,45 m2 |
G270 garaż trzystanowiskowy w technologii szkieletowej, wolnostojący, parterowy.
Budynek posiada trzy bramy garażową o wymiarach 2,80m x 2,8 m .
Technologia szkieletowa:
- powierzchnia użytkowa - 86,45m2
- powierzchnia zabudowy - 98,00m2
- powierzchnia całkowita - 98,00m2
- powierzchnia zabudowy - 98,00m2
- powierzchnia całkowita - 98,00m2
- ściany zewnętrzne szczytowea: słupki 5x15 rozstawione max. co 60cm obite zewnątrz płytą OSB 3 , a wewnątrz płytą gipsowo-włóknową, przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm.
- wysokość budynku 4,56m.
- dach płaski 3°
- więźba dachowa drewniana, układ krokwiowy.
- dach płaski 3°
- więźba dachowa drewniana, układ krokwiowy.
- pokrycie dachowe : papa.
- powierzchnia użytkowa - 87,75m2
- powierzchnia zabudowy - 98,00m2
- powierzchnia całkowita - 98,00m2
- kubatura - 462,00m3
- ściany zewnętrzne nośne murowane grubości 25cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- wysokość budynku 5,14m
- dach jednospadowy 3°
- więźba dachowa drewniana o konstrukcji krokwiowej
- pokrycie dachu - papa na deskowaniu pełnym
- wymiar bram garażowych 3x 2,8mx2,8m
