G8 szkielet drewniany
- wersja podstawowa
(DB 17949)
(1/1)
Pracownia: ProArte, autor projektu: ProArte
| pow. użytkowa | 36,66m2 |
|---|---|
| kubatura | 178,08m3 |
| kąt dachu | 35° |
| pow. zabudowy | 42,88m2 |
| wys. pomieszczeń | b/d |
| wymiary budynku | 4,90m x 8,75m |
| pow. dachu | b/d |
| wys. budynku | b/d |
| min. wym. działki | 11,90m x 16,75m |

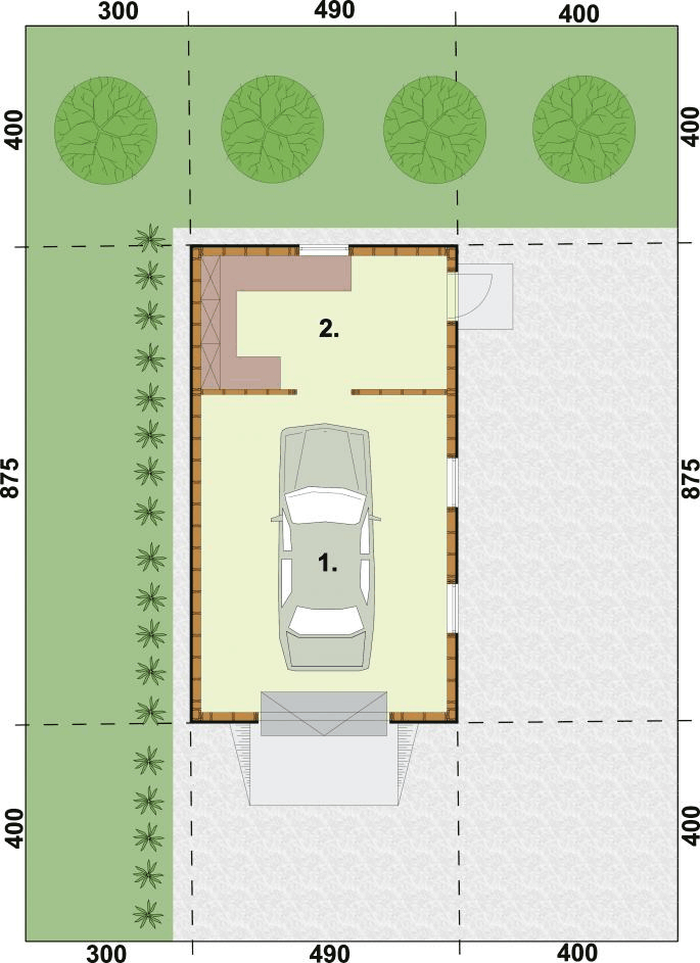

Przyziemie: 37,18 m2(37,18 m2)
| Lp. | Opis | Powierzchnia |
|---|---|---|
| 1. | Garaż | 26,15 m2 |
| 2. | Pom. gospodarcze | 11,03 m2 |

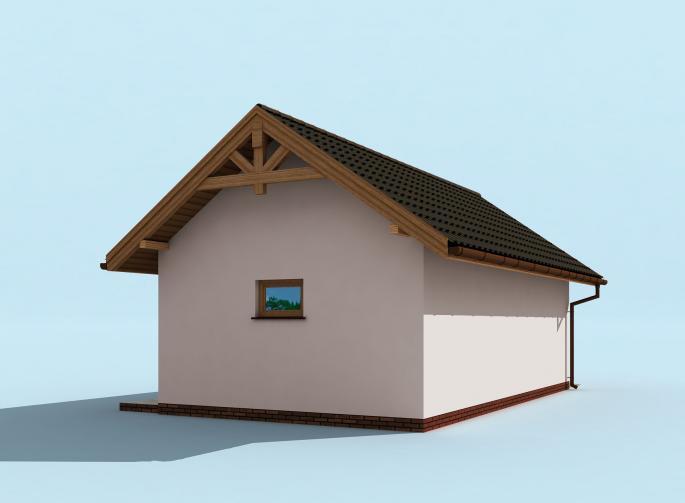

Garaż jednostanowiskowyw technologii szkieletowej, wolnostojący, parterowy.
Brama garażowa o wymiarach 2400x2200.
Garaż posiada dodatkowe pomieszczenie gospodarcze.
Zobacz garaż w wersjii murowanej.
Projekt garażu składa się z czterech egzemplarzy a w tym części architektonicznej, konstrukcyjnej i instalacji wewnętrznej elektrycznej. W projekcie załączone są podstawowe zestawienie stali, drewna i stolarki okienno-drzwiowej. Do projektu dołączamy bezpłatną zgodę na wprowadzenie zmian, oświadczenie projektantów o wykonaniu projektu zgodnie z obowiązującymi normami i przepisami oraz kserokopie uprawnień projektantów wraz z aktualnym wpisem do izby.
Technologia szkieletowa:
- powierzchnia użytkowa - 36,66m2
- powierzchnia zabudowy - 42,88 m2
- powierzchnia całkowita - 42,88 m2
- powierzchnia zabudowy - 42,88 m2
- powierzchnia całkowita - 42,88 m2
- ściany zewnętrzne: słupki 5x15 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 15cm
- ściany zewnętrzne: słupki 5x9 rozstawione max. co 40cm obite zewnątrz płytą OSB 3 1,8cm , a wewnątrz płytą GKF 1,25cm , przestrzeń pomiędzy słupkami wypełniona wełną mineralną 9cm
- wysokość budynku 5,08m
- dach dwuspadowy 35°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym
- wysokość budynku 5,08m
- dach dwuspadowy 35°
- więźba dachowa drewniana w układzie krokwiowo-kleszczowym
- pokrycie dachowe : dachówka ceramiczna
